注意事项
警告:请务必先阅读所有注意事项之后再进行天平安装、连接或维修。不遵守这些警告可能导致 人身受伤和/或财产损失。请务必保留所有说明手册以供以后参考。
交流适配器和插头上所印的输入电压必须与当地交流电源相匹配。
确保电源线不会造成障碍或缠绕的危害。
仅在干燥环境下使用天平。
禁止将负载砸落在秤盘上。
仅使用经奥豪斯认证的经过测试的附件和周边设备。
只能在本说明手册中规定的环境条件下操作设备。
当进行天平清洁的时候,请断开电源连接。
避免有危害或在不稳定的环境下使用天平。
只有奥豪斯授权人员才可进行检修和维护。
安装
部件
小心将您的 Explorer天平和所有部件从包装中取出。根据天平型号不同(参见以下表格),包含的部件有所差异。 请保存好完整包装箱用于安全存储和运输。
显示屏安装
Explorer 天平出厂的时候,显示屏已经连接到称量基座上了。但是对于防风罩型号,显示屏需要暂时分离开,用于组 装防风罩。参见以下图标和说明指示,以组装 Explorer 天平。
说明:Explorer天平所有型号的显示屏都是相同的。
安装防风圈和秤盘——型号 EX1241、EX2241 和 EX3241
说明:安装说明指示也同样适用于后缀具有 M 或 N 的型号。
1. 按照图示安装防风圈。
2. 将秤盘插入天平中心的锥形安装 体上。
安装副秤盘和秤盘——型号 EX2232、EX4232、EX623、EX1103
安装秤盘——型号 EX12001ZH、EX24001ZH 、EX35001ZH
1. 把秤盘固定在基座上。
注意: 1 表示为自动风罩门型号。
2 表示为外校型号。
安装防风罩——防风罩型号

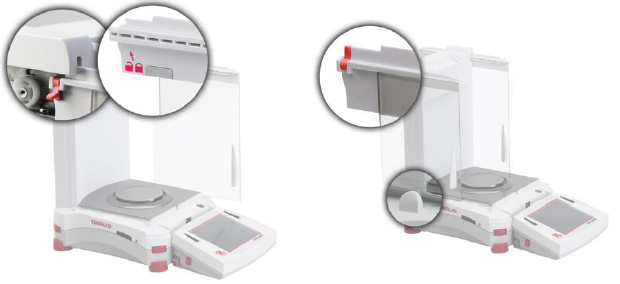

1. 小心将四块玻璃防风罩部件从包装中取出。 说明:安装侧门之前,确保将安装锁设置在解锁位置,如下图所示。
解锁: 锁定:

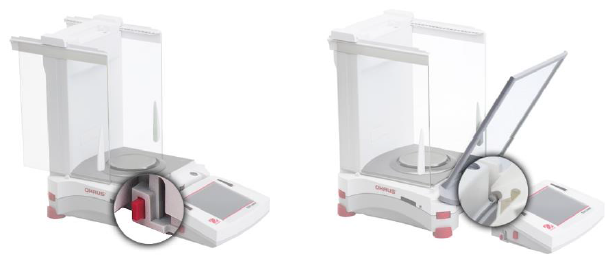

侧门安装
1. 解锁
1. 解锁 2. 沿槽插入
3. 卡位 4. 锁紧
打开安装锁(顶部),将侧门同时插入顶部滑槽和底部槽。锁定锁紧装置。
前门安装
1. 按键使显示屏 2. 抵住底部卡槽、分离
3. 向后推 4. 安装显示 屏直前门

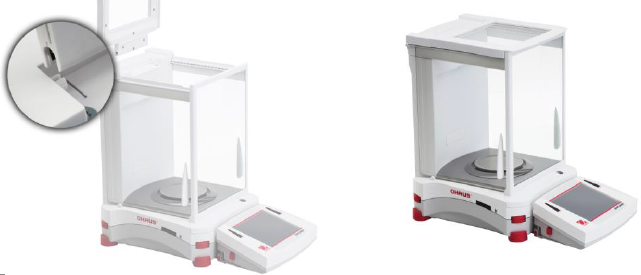

顶门安装
1. 对齐卡槽 2. 向下按压
将顶门底部的钩插入卡槽。轻轻按下,检查顶门是否开合顺畅。关闭顶门。

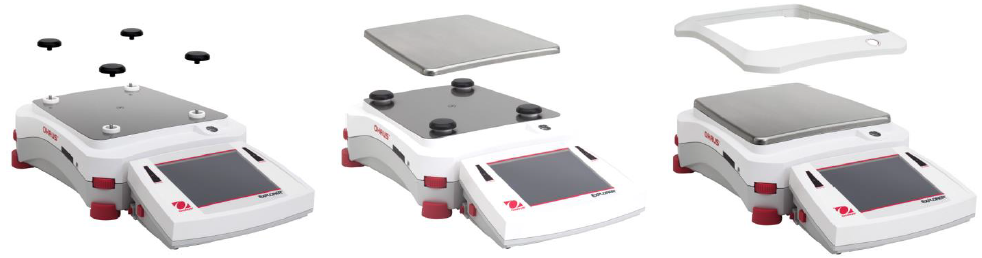

安装秤盘和防风圈——无防风罩型号
注意:安装说明指示也同样适用于后缀具有 M 或 N 的型号。
1. 如下图所示,将四个支撑帽安装在天平上。
2. 将秤盘放在支撑帽上面。
3. 如图所示,将防风圈安装在天平上。
说明:没有挡风圈,天平也可以工作。但是根据具体环境情况,显示的结果可能略有不稳。

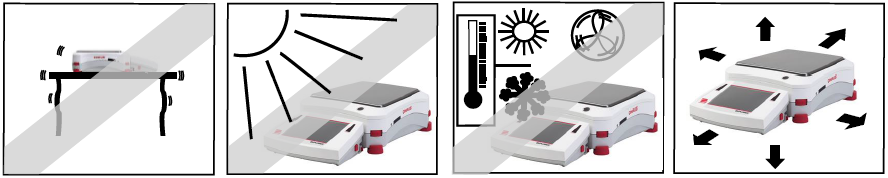

使用场所选择
避免在阳光直射、有剧烈的温度波动和有强烈空气对流的地点安置天平。应提供足够的使用空间。
说明:显示屏和称量基座由连接线连接。显示屏可以安装在墙壁上或与天平分离的操作台上。
调节水平
Explorer 天平具有发光水平指示器,用于提醒用户应该对天平进行水平调节后才可精确 称量。发光水平指示器位于基座前门右前端。调节四角的水平调节指轮,直到气泡位于 水平指示器中间。
每次天平位置变化后,请调节水平确保其处于水平位置。 说明:天平的支脚无法旋转。必须使用水平调节指轮来进行水平调节。

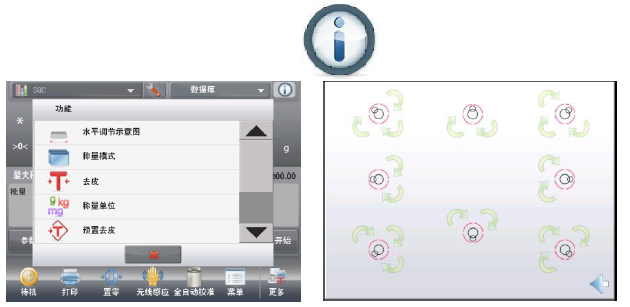

参见信息菜单的水平调节示意图。
启动主屏右下角上的更多图标。然后启 动水平调节示意图。
水平调节示意图指导用户旋转水平调节 指轮,从而让水平泡位于水平指示器的中央。
接通电源
电源适配器 将电源适配器的电源线(标配)连接到天平基座后面的电源插座上。 然后将电源适配器插头连接到适当的电源插座上。
注意:EX12001ZH,EX24001ZH,EX35001ZH 三种型号的天平,直接将 220V 电源线连接到电源插座上,并按下电源 开机键。
此标记为电源的三相标签
注意:将天平预热 60 分钟,从而可以实现最优的称量性能。
待机:当接通电源后,天平进入待机模式。按待机图标启动天平。
型号 EX12001ZH、EX24001ZH 和 EX35001ZH 没有电源适配器,直接将电源线连接到和四号的外部电源,然后按 基座一侧的“开启”键。(如图所示)

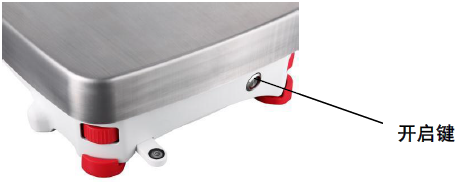

注意:开启键位于基座的一侧。(EX12001ZH、EX24001ZH、EX35001ZH)
连接
使用内置 RS-232 端口通过标准串口线连接天平到电脑或打印机 上。或者使用天平 的 USB 端口进行连接。
注意:接口命令的配置,参见通信菜单设置部分。 打印机/电脑端口的连接、配制和调试,以及打印输出格式的设置,请参见打印部分。

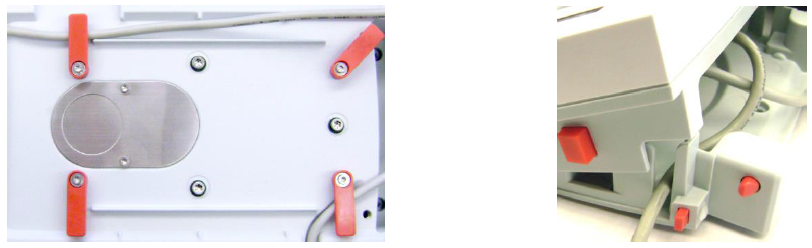

将打印机/电脑线缆沿着天平基座底部线缆固定位置进行缠绕固定,或者将线缆穿过显示屏两侧的开槽。
调节显示屏的视角
显示屏的视角可通过两侧的调节按钮进行调节。

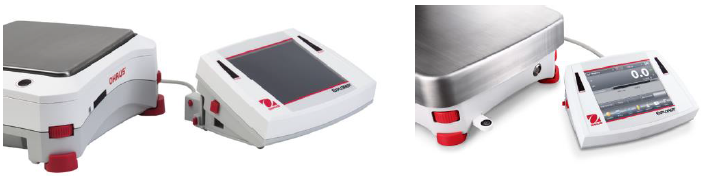

显示屏与基座分离操作 显示屏通过连接线缆与称量基座进行通信。
这个线缆必须插入显示屏中,Explorer天平才可正常显示。如果需要, Explorer 天平可以采用显示屏与称量基座连接方式进行操作,或者采用显示屏与称量基座分离操作(可达 1 米距 离)。

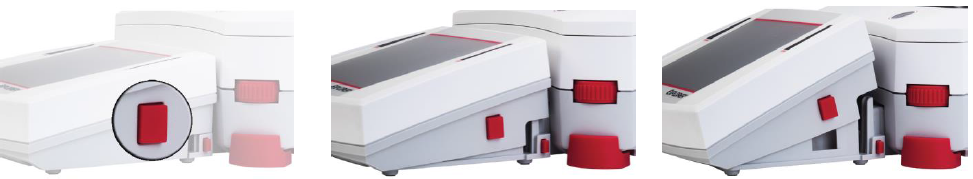

将显示屏与称量基座进行分离
1. 如需分离连接,向里按下两个连接按钮(同时按下),然后将显示屏轻轻地朝着远离基座的方向拉动,直到 显示屏脱开连接。这两个连接按钮将把显示屏扣在基座上的两个挂钩松开。显示屏与称量基座由一根线缆连 接。注意不要损伤这根线缆或者断开这个线缆。
2. 如欲重新连接显示屏与基座,按下两个连接按钮,将显示屏插入基座,直到显示屏挂钩发出嘀的声音,再将 显示屏卡入到固定位置。
称量基座和显示屏

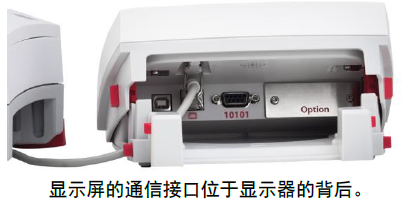

显示器连接线
说明:如果需要更长操作距离,可以选择显示屏延长线(非标配)。
显示屏支架安装

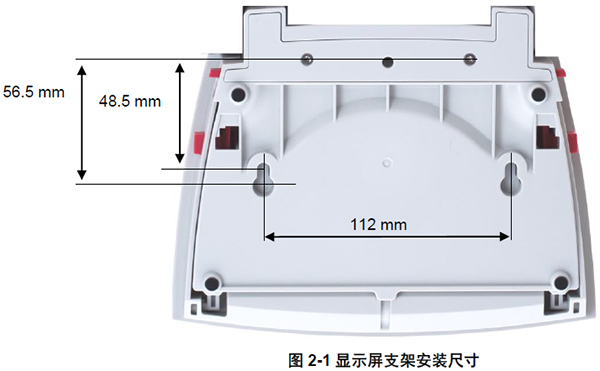

如果需要,显示屏可以使用紧固件(非标配)安装到具有适合安装支架的墙壁上或者工作台上。显示屏支架采用 4mm (#8)螺钉。根据图 2-1 所示确定安装孔的位置。
初始校准
当天平首次安装,以及当天平被移动时候,必须进行校准确保精确的称量结果。Explorer天平具有内置自动校准功 能,此功能可自动校准天平,无需外部校准砝码。如果需要,天平也可采用外部校准砝码进行手动校准。在开始外部 校准之前,确保有合适的校准砝码。请参阅校准部分以了解校准砝码和校准程序的信息。
