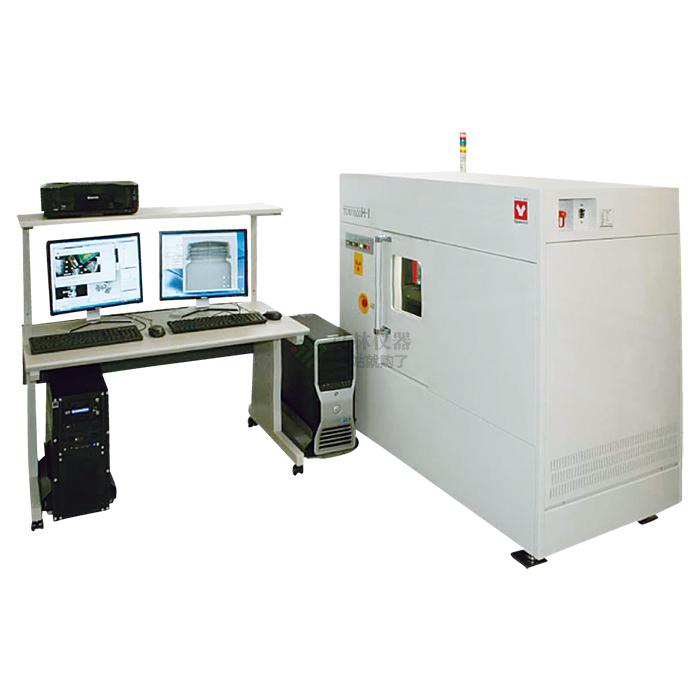

- 商品名称：雅马拓 3维X射线CT装置 TDM
- 商品编号：YQC001936
- 品牌：YAMATO雅马拓
- 上架时间：2021-06-28
- 商品毛重：0克
如果您发现商品信息不准确，欢迎纠错；业界最高分辨率的工业用X射线CT。特点
- 产品阵容
- 从超弱X线到高能量X线，可对应各种功率的X线的要求。
- 高分辨率·宽动态范围
- 空间分辨率：最高分辨率0.1μm
- 对比度（分级）分辨率：从金属到轻质复合材料都可以清晰成像。
- 高尺寸精度
- 采用高精度标准校准器，可以对样品移动坐标进行校正。
- 高速处理
- 独自开发应用Raw数据收集&画像重建。
- 拥有业内最快等级的运算处理能力。
- 3D图像显示功能
- 同一帧中显示立体图像和断面图像的新功能。
技术参数
项目
TDM1000H
-II（2K）
TDM1000H
-DD
TDM1300H
-II（2K）
TDM1600H
-II
TDM1000H
-Sμ
TDM1000H
-Sμ/DD
TDM2300H
-FP
TDM3000H
-FP
标准规格
线源
方式
密封管（反射型）
开放管（透过型）
开放管（反射型）
管电压范围
30～100kV
30～130kV
30～160kV
30～100kV（限制）
30～230kV
30～300kV
灯丝
钨丝
LaB6
钨丝
最小分辨率
5μm
0.8μm
0.25μm
4μm
检出器
检出器方式
I.I.
I.I./X线相机
I.I.
I.I./X线照相机
FPD
检出面尺寸
4/2英寸切换
4/2英寸切换
（I.I.）/13.3mm（X线相机）
4/2英寸切换
4/2英寸切换
（I.I.）/13.3mm（X线相机）
16英寸
像素数量
2048×2048
2048×2048
输出灰度
12位
12位（I.I.）/
16位（X线相 机）
12位
12位（I.I.）/
16位（X线相 机）
16位
机械手
6轴自动控制（放大轴、偏置轴、升降轴、旋转轴、样品位置调整轴X-Y）·自动对中扫描
运算控制部
操作系统：MicrosoftWindows 64bit 内存容量：32GB以上硬盘容量：3TB以上数据记录：CD/DVD、CD-R/DVD-R、DVD-RAM
适用样品
材质
轻元素～金属（小径）
轻元素～金属（中径）
轻元素～轻金 属（小径）
轻元素～金属
（小径）
轻元素～金属（大径）
最大外形尺寸
Φ150×H150
Φ150×H150
（限制）
Φ150×H150
Φ150×H150
（限制）
Φ250×H250
Φ300×H300
最大重量
2kg以内
5kg以内
最大X线透过 厚度
换算成铝50mm
换算成铝75mm
换算成铝 100mm
换算成铝30mm
换算成铝 100mm
换算成铝 300mm
解析度
像素值
摄影视野÷2048
摄影视野÷2048
最大倍率时
0.5μm
0.1μm
4μm
最小倍率时
22.5μm
22.5μm
（I.I.）/4.25μm（X线相机）
22.5μm
10μm
10μm（I.I.）
/4.25μm（X线相机）
140μm
图像种类
透视图像·二维CT图像·三维CT图像·MPR图像
测量功能
ROI类别：矩形·椭圆·线段 ROI测量：长度·面积·角度·灰度最大值、最小值、平均值·标准偏差·轮廓显示·直方图显示
（可选择安装3D图像处理系统）
自定义规格
高分辨率对应
TDM2300和TDM3000的FPD像素阵列数量从2048×2048→1024×1024 TDM1600/1000 X射线源·LaB6+探测器·X射线CCD等
扫描功能增强
※根据需要单独或 组合配置
☆螺旋扫描：根据用户需求扩大垂直拍摄视野（例：TDM2300H-FP：140毫米~250毫米※升降轴400毫米时）
☆偏移·螺旋扫描：同时放大水平和垂直方向的视野
（例：TDM2300H-FP：140（φ）×140（h）~250（φ）×250（h） ※升降轴400毫米时）
☆宽和细节扫描：以相当于局部放大的分辨率扫描宽范围
☆应力扫描：功能是在加热、冷却、加压、张紧和组合这些应力的同时进行CT扫描
投影部设计变更
根据扫描功能增强的内容改变机械手的行程·安装应力扫描单元和突出部分的热量对策·符合其他客户的需求
